法蘭蝶閥結構尺寸表 法蘭蝶閥厚度
發布時間：2022-05-23 14:13:18

法蘭蝶閥是常見的蝶閥連接方式之一，閥體本身自帶兩片法蘭，與管道連接時，只需將法蘭蝶閥的法蘭與管道的法蘭孔孔對齊，用螺栓連接固定即可。法蘭蝶閥結構很簡單，組成一臺法蘭蝶閥的部件包括：閥體、蝶板、閥座、閥軸、執行機構這五個重要零件。vSA般德閥門

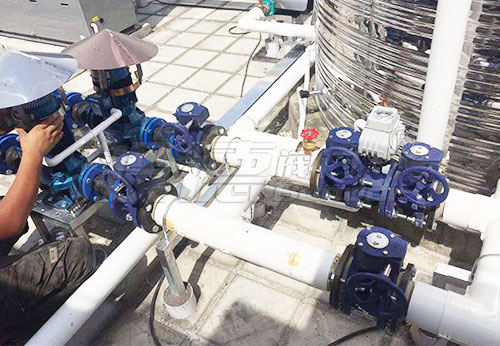

法蘭蝶閥規格尺寸vSA般德閥門

法蘭蝶閥的種類有很多，按照材質可以分為常見的鑄鐵、鑄鋼、不銹鋼等；按照結構形式可以分為中線、雙偏心、三偏心；按照執行機構又可以分為手柄、蝸輪、電動、氣動等。vSA般德閥門

常見法蘭蝶閥型號vSA般德閥門

手柄法蘭蝶閥：D41X、D41F、D43H；vSA般德閥門

蝸輪法蘭蝶閥：D341X、D341F、D342X、D343H、D343W；vSA般德閥門

電動法蘭蝶閥：D941X、D941F、D942X、D943H、D943W；vSA般德閥門

氣動法蘭蝶閥：D641X、D641F、D642X、D643H、D643W。vSA般德閥門

關于法蘭蝶閥尺寸，法蘭式連接的蝶閥結構尺寸都是相同的，也就是說相同口徑的法蘭蝶閥，尺寸長度是一樣的，所以我們以D342X法蘭蝶閥為例，為您介紹一下法蘭蝶閥結構尺寸。vSA般德閥門

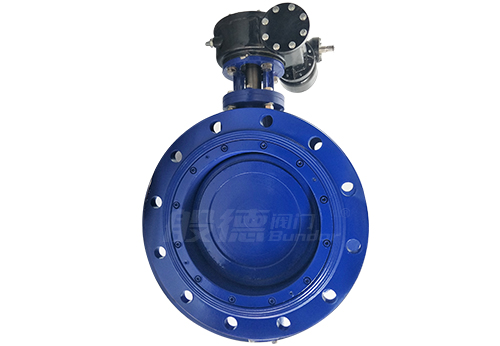

D342X法蘭蝶閥vSA般德閥門

尺寸信息 DN NPT L
100 4'' 127
125 5'' 140
150 6'' 140
200 8'' 152
250 10'' 165
300 12'' 178
350 14'' 190
400 16'' 216
450 18'' 222
500 20'' 229

以上尺寸信息僅供參考，如需完整詳細的法蘭蝶閥尺寸信息，可咨詢網站在線客服。vSA般德閥門
